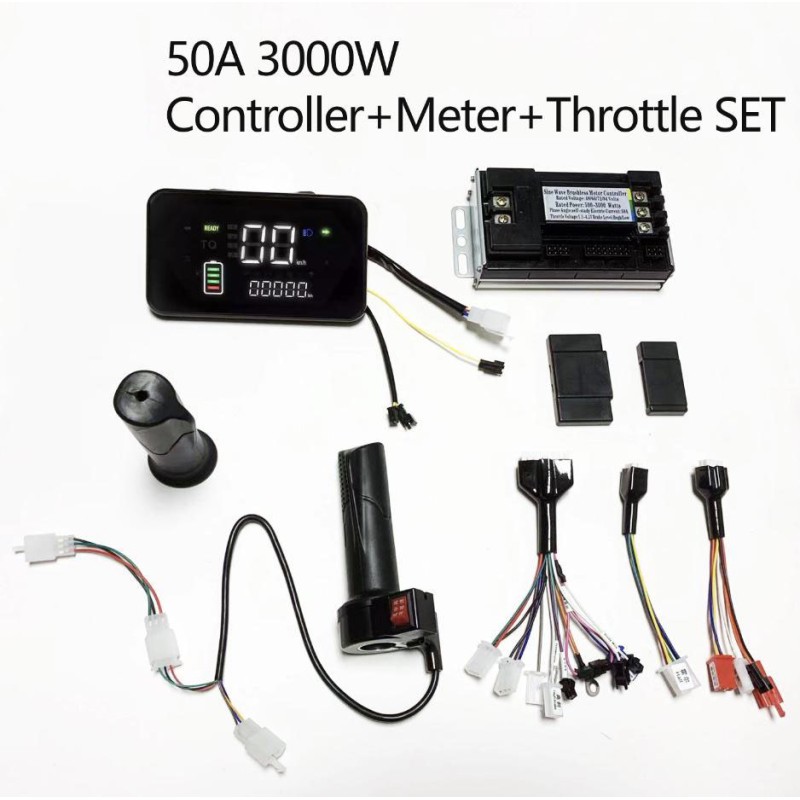

Sinusovy regulator bezkartacoveho motoru sada 48V 84V 50A 3000W s plynem a displejem

SHB0768F je vybaven ladicím (debug) kabelem: DV (učení pomocí ladicího kabelu, učení plynu).

Inteligentní rozpoznání napětí: 48V / 60V / 72V (režim učení rozpoznává 60V / 72V).
Ochrana proti podvybití: 40V / 50V / 60V.
Automatické rozpoznání při zapnutí na 72V.
Normální nízké napětí.
Alarm nízké úrovně A3.
Nízká brzda L.

Řazení rychlostí

• Třírychlostní přepínač:
  • K1: nízká rychlost
  • K2: vysoká rychlost
• Třírychlostní tlačítko ZL:
  • Nízký stupeň: 80 %
  • Střední stupeň: 100 % (výchozí)
  • Vysoký stupeň: 110 %
  • 129 % s Hallovým efektem motoru v náboji

Další funkce

• Elektronická protiprokluzová ochrana při vysoké rychlosti
• Protiprokluzová ochrana v klidu (bez pohybu)
• LCD displej F3 (výchozí obecný protokol Yadi)
• Při stisknuté brzdě a plynu na maximum otočte plynem třikrát pro změnu protokolu přístroje New Thinking / Yadi Guanneng / Emma / Tailing (s pamětí)
• Nastavitelné ABS v náboji (ve výchozím stavu vypnuto, bez diferenciálu)
• Nastavitelná špička čtvercové vlny (rezervováno 5)
• Nastavitelná špička proudu (+8) (doporučeno použít MOSFET s vyšší specifikací)
• Nastavitelná špička sinusové vlny (fázový proud)
• Režim bez Hallova senzoru s možností přetočení
• Režim RXD s vyvěšeným kolem

Signály a připojení

• Nízká brzda L
• Antikradení signál A3
• TP / NC
• GND (zem)
• VCC elektrický zámek
• LCD displej F3
• Vysoká brzda
• DC
• RXD
• Signál plynu SD
• 5V
• HC / HA / HB

Detailní připojení

• VCC elektrický zámek: napájení zámku
• Power +: kladné napájení
• Signál pohybu kola C
• Přístroj YB
• GND: zem
• Q
• Učicí kabel DV
• Třírychlostní tlačítko ZL
• Přepínač nízké rychlosti K1
• Přepínač vysoké rychlosti K2
• Plyn 4,3V
• 5V
• Externí programování CLK
• GND

Logika činnosti Hallova senzoru

1. Sinusová vlna s jedním Hallovým senzorem (jeden Hall je poškozen): přepnutí je možné dvakrát; při třetím selhání systém nuceně přejde do režimu jednoho Hallu.
2. Sinusová vlna bez Hallova senzoru (porucha zemního vodiče Hallu): přepnutí je možné dvakrát; při třetím selhání systém přejde do režimu bez Hallu.
3. Z jednoho Hallu na bez Hallu: pokud se nejprve poškodí jeden Hallův senzor, systém přejde přímo do režimu bez Hallu.
4. Ve všech případech se při opětovném zapnutí zkontroluje stav Hallova senzoru a obnoví se odpovídající režim.

Další parametry

• Omezení proudu: 40A
• Měkký start: +13
• Bez teplotní ochrany
• Přizpůsobeno motorům zákazníka
• Poloha P tlačítkem: TXD při zapnutí vstoupí do polohy P ve výchozím stavu; motor se uvolní ze stání bez rozjezdu; brzda může motor také uvolnit
