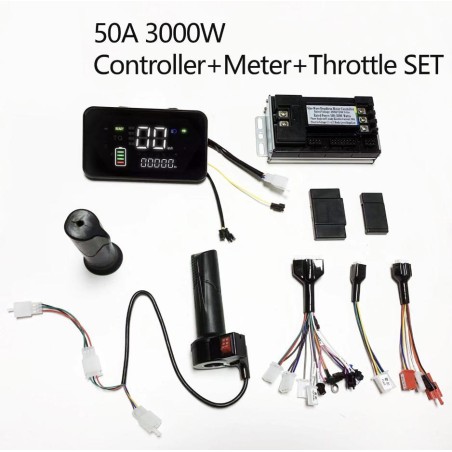

Kit controler motor brushless sinusoidal 48V 84V 50A 3000W cu acceleratie si afisaj

SHB0768F dispune de un cablu de depanare (debug): DV (învățare prin cablu de depanare, învățare accelerație).

Recunoaștere inteligentă a tensiunii: 48V / 60V / 72V (starea de învățare identifică 60V / 72V).
Protecție la subtensiune: 40V / 50V / 60V.
Autorecunoaștere la pornire pe 72V.
Stare normală de subtensiune.
Alarmă nivel scăzut A3.
Frână joasă L.

Schimbarea vitezelor

• Selector cu trei viteze:
  • K1: viteză mică
  • K2: viteză mare
• Buton cu trei viteze ZL:
  • Treaptă mică: 80 %
  • Treaptă medie: 100 % (implicit)
  • Treaptă mare: 110 %
  • 129 % cu efect Hall al motorului din butuc

Funcții suplimentare

• Antiderapaj electric la viteză mare
• Antiderapaj în staționare (fără mișcare)
• Afișaj LCD F3 (protocol general Yadi implicit)
• Cu frâna acționată și accelerația la maxim, rotiți accelerația de trei ori pentru a schimba protocolul instrumentului New Thinking / Yadi Guanneng / Emma / Tailing (cu memorie)
• ABS reglabil în butuc (implicit dezactivat, fără diferențial)
• Vârf de undă pătrată (rezervat 5) reglabil
• Vârf de curent (+8) reglabil (se recomandă utilizarea MOSFET-urilor cu specificație mai mare)
• Vârf de undă sinusoidală (curent de fază) reglabil
• Mod fără senzor Hall cu posibilitate de supraturație
• Mod motor cu roată suspendată RXD

Semnale și conexiuni

• Frână joasă L
• Semnal antifurt A3
• TP / NC
• GND (masă)
• VCC închidere electrică
• Afișaj LCD F3
• Frână înaltă
• DC
• RXD
• Semnal accelerație SD
• 5V
• HC / HA / HB

Conexiuni detaliate

• VCC închidere electrică: alimentarea închiderii
• Power +: alimentare pozitivă
• Semnal mișcare roată C
• Instrument YB
• GND: masă
• Q
• Cablu de învățare DV
• Buton cu trei viteze ZL
• Selector viteză mică K1
• Selector viteză mare K2
• Accelerație 4,3V
• 5V
• CLK programare externă
• GND

Logica de funcționare a senzorului Hall

1. Undă sinusoidală cu un singur senzor Hall (un Hall defect): comutatorul poate fi acționat de două ori; la a treia defecțiune sistemul intră forțat în modul cu un singur Hall.
2. Undă sinusoidală fără senzor Hall (defecțiune a cablului de masă Hall): comutatorul poate fi acționat de două ori; la a treia defecțiune sistemul intră în modul fără Hall.
3. De la un Hall la fără Hall: dacă un senzor Hall se defectează primul, sistemul trece direct în modul fără Hall.
4. În toate cazurile, la repornire se verifică starea senzorului Hall și se restabilește modul corespunzător.

Alți parametri

• Limită de curent: 40A
• Pornire lină: +13
• Fără protecție la temperatură
• Personalizat pentru motoarele clientului
• Poziția P prin buton: TXD intră implicit în poziția P la pornire; motorul este eliberat din staționare fără avans; frâna poate elibera de asemenea motorul
