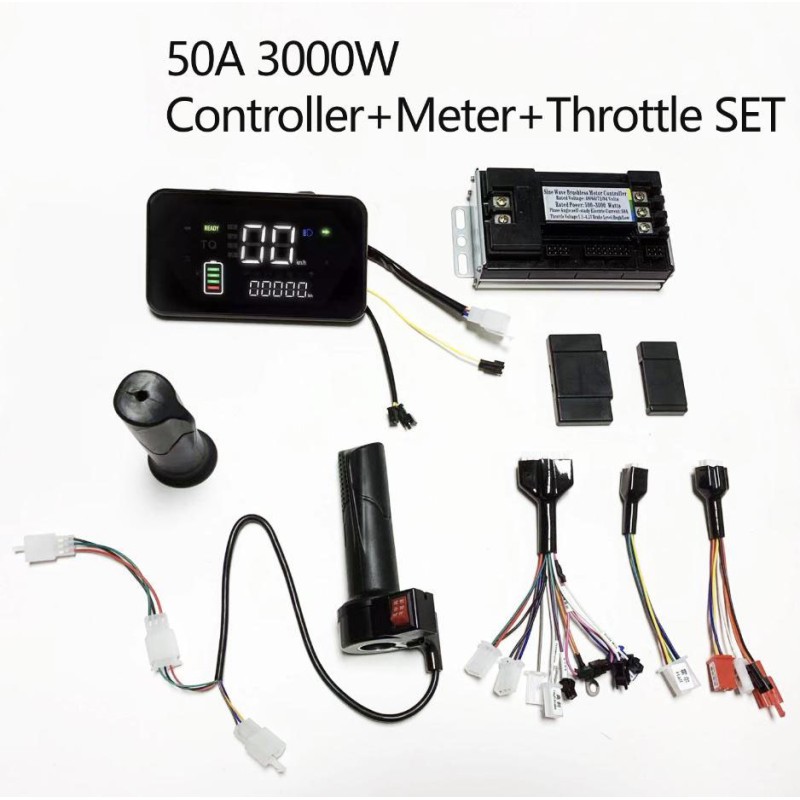

Siniaalto harjaton moottorinohjain sarja 48V 84V 50A 3000W kaasulla ja naytolla

SHB0768F on varustettu virheenkorjauskaapelilla: DV (oppiminen virheenkorjauskaapelin kautta, kaasukahvan oppiminen).

Älykäs jännitteen tunnistus: 48V / 60V / 72V (oppimistilan tunnistus tunnistaa 60V / 72V).
Alijännitesuoja: 40V / 50V / 60V.
Automaattinen tunnistus käynnistyksessä 72V.
Normaali alijännite.
Matalan tason hälytys A3.
Matala jarru L.

Nopeuksien vaihto

• Kolmen nopeuden valitsin:
  • K1: alhainen nopeus
  • K2: korkea nopeus
• Kolmen nopeuden painike ZL:
  • Alhainen vaihde: 80 %
  • Keskinopea vaihde: 100 % (oletus)
  • Korkea vaihde: 110 %
  • 129 % napamoottorin Hall-anturivaikutuksella

Lisätoiminnot

• Sähköinen luistonesto korkealla vaihteella
• Luistonesto paikallaan (ei liikettä)
• LCD-näyttö F3 (oletuksena Yadi-yleisprotokolla)
• Jarru painettuna ja kaasu täysillä käännä kaasua kolme kertaa vaihtaaksesi mittariprotokollaan New Thinking / Yadi Guanneng / Emma / Tailing (muistilla)
• Säädettävä ABS navassa (oletuksena pois käytöstä, ilman tasauspyörästöä)
• Säädettävä neliöaallon huippu (varattu 5)
• Säädettävä virtahuippu (+8) (suositellaan korkeamman luokituksen MOSFETteja)
• Säädettävä siniaallon huippu (vaihevirta)
• Hall-anturoimaton tila ylikierrosten mahdollisuudella
• RXD-tila moottorille ripustetulla pyörällä

Signaalit ja liitännät

• Matala jarru L
• Varkaudenestonsignaali A3
• TP / NC
• GND (maa)
• VCC sähkölukko
• LCD-näyttö F3
• Korkea jarru
• DC
• RXD
• Kaasun signaali SD
• 5V
• HC / HA / HB

Yksityiskohtaiset liitännät

• VCC sähkölukko: lukon virransyöttö
• Power +: positiivinen syöttö
• Pyörän liikesignaali C
• Mittari YB
• GND: maa
• Q
• Oppimiskaapeli DV
• Kolmen nopeuden painike ZL
• Alhaisen nopeuden valitsin K1
• Korkean nopeuden valitsin K2
• Kaasukahva 4,3V
• 5V
• Ulkoinen ohjelmointi CLK
• GND

Hall-anturin toimintalogiikka

1. Siniaalto yhdelle Hall-anturille (yksi Hall vaurioitunut): kytkintä voidaan vaihtaa kaksi kertaa; kolmannen vian jälkeen järjestelmä pakotetaan yhden Hallin tilaan.
2. Siniaalto ilman Hall-anturia (Hallin maadoitusjohdon vika): kytkintä voidaan vaihtaa kaksi kertaa; kolmannen vian jälkeen järjestelmä siirtyy Hallittomaan tilaan.
3. Yhdestä Hallista ilman Hallia: jos yksi Hall-anturi vaurioituu ensin, järjestelmä siirtyy suoraan Hallittomaan tilaan.
4. Kaikissa tapauksissa virran uudelleenkytkennässä Hall-anturin tila tarkistetaan ja vastaava toimintatila palautetaan.

Muut parametrit

• Virran rajoitus: 40A
• Pehmeä käynnistys: +13
• Ei lämpösuojausta
• Räätälöity asiakkaan moottoreille
• P-painikeasento: TXD siirtyy oletuksena P-asentoon käynnistyksessä; moottori vapautuu paikallaan ilman eteenpäinajoa; myös jarru voi vapauttaa moottorin
