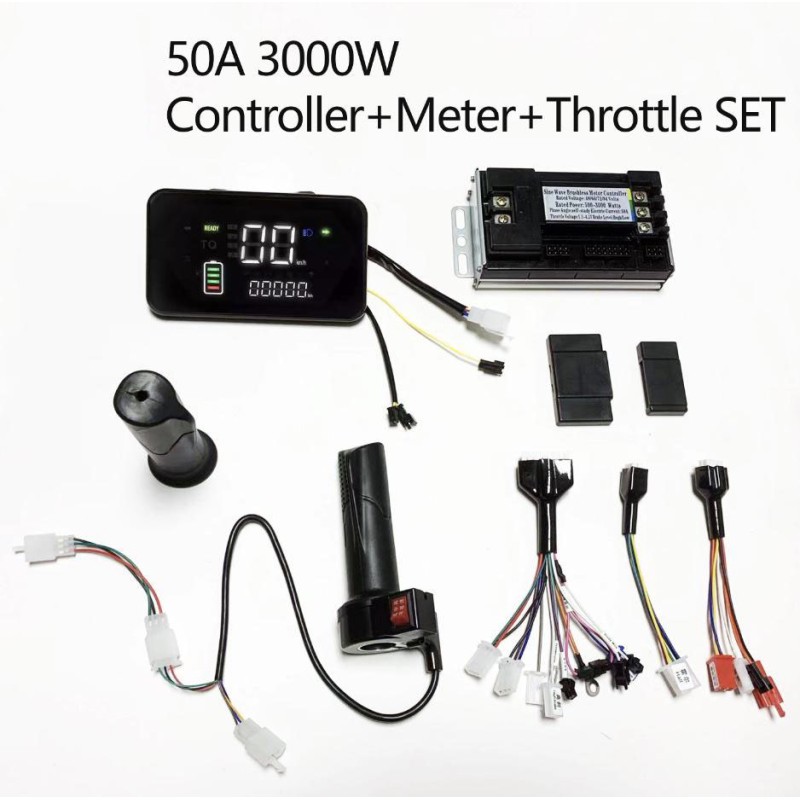

Sinuswellen Brushless Motor Controller Kit 48V 84V 50A 3000W mit Gasgriff und Display

Der SHB0768F verfügt über ein Debug-Kabel: DV (Lernen über Debug-Kabel, Gasgriff-Lernfunktion).

Intelligente Spannungserkennung: 48V / 60V / 72V (der Lernstatus erkennt 60V / 72V).
Unterspannungsschutz: 40V / 50V / 60V.
Selbsterkennung beim Einschalten bei 72V.
Normale Unterspannung.
Niedrigpegel-Alarm A3.
Niedriger Bremspegel L.

Gangwechsel

• Dreistufen-Schalter:
  • K1: niedrige Geschwindigkeit
  • K2: hohe Geschwindigkeit
• Dreistufen-Taste ZL:
  • Niedriger Gang: 80 %
  • Mittlerer Gang: 100 % (Standard)
  • Hoher Gang: 110 %
  • 129 % mit Hall-Effekt des Nabenmotors

Zusatzfunktionen

• Elektrische Traktionskontrolle im hohen Gang
• Traktionskontrolle im Stillstand (kein Fahrbetrieb)
• LCD-Display F3 (standardmäßig allgemeines Yadi-Protokoll)
• Bei betätigter Bremse und Vollgas den Gasgriff dreimal drehen, um auf das Instrumentenprotokoll New Thinking / Yadi Guanneng / Emma / Tailing umzuschalten (mit Speicher)
• Einstellbares ABS in der Nabe (standardmäßig deaktiviert, ohne Differential)
• Einstellbarer Rechteckwellen-Peak (reserviert 5)
• Einstellbarer Strom-Peak (+8) (empfohlen MOSFETs mit höherer Spezifikation zu verwenden)
• Einstellbarer Sinuswellen-Peak (Phasenstrom)
• Hall-sensorloser Modus mit möglicher Überdrehzahl
• RXD-Modus mit freihängendem Rad

Signale und Anschlüsse

• Niedrige Bremse L
• Diebstahlsignal A3
• TP / NC
• GND (Masse)
• VCC elektrische Verriegelung
• LCD-Display F3
• Hohe Bremse
• DC
• RXD
• Gasgriff-Signal SD
• 5V
• HC / HA / HB

Detaillierte Anschlüsse

• VCC elektrische Verriegelung: Versorgung der Verriegelung
• Power +: positive Versorgung
• Raddrehungssignal C
• Instrument YB
• GND: Masse
• Q
• Lernkabel DV
• Dreistufen-Taste ZL
• Schalter niedrige Geschwindigkeit K1
• Schalter hohe Geschwindigkeit K2
• Gasgriff 4,3V
• 5V
• Externe Programmierung CLK
• GND

Funktionslogik des Hall-Sensors

1. Sinuswelle zu einem einzelnen Hall-Sensor (ein Hall defekt): Der Schalter kann zweimal umgeschaltet werden; beim dritten Fehler wechselt das System zwangsweise in den Ein-Hall-Modus.
2. Sinuswelle ohne Hall-Sensor (Ausfall der Hall-Masseleitung): Der Schalter kann zweimal umgeschaltet werden; beim dritten Fehler wechselt das System in den Hall-losen Modus.
3. Von einem Hall zu ohne Hall: Wird zuerst ein Hall-Sensor beschädigt, wechselt das System direkt in den Hall-losen Modus.
4. In allen Fällen wird beim erneuten Einschalten der Status des Hall-Sensors überprüft und der entsprechende Modus wiederhergestellt.

Weitere Parameter

• Strombegrenzung: 40A
• Sanftanlauf: +13
• Keine Temperaturabschaltung
• Angepasst für kundenspezifische Motoren
• P-Position per Taste: TXD geht beim Einschalten standardmäßig in die P-Position; der Motor wird im Stillstand freigegeben, ohne anzufahren; auch die Bremse kann den Motor freigeben
