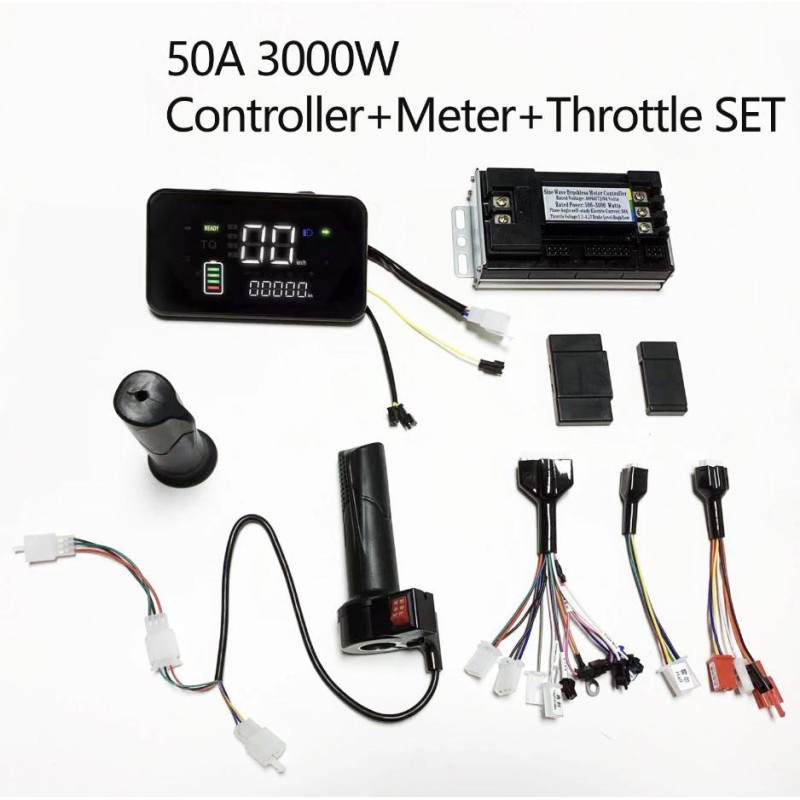

Sinusvags brushless motorstyrning kit 48V 84V 50A 3000W med gasreglage och display

SHB0768F är utrustad med en debugkabel: DV (inlärning via debugkabel, gasreglage-inlärning).

Intelligent spänningsigenkänning: 48V / 60V / 72V (inlärningsstatusen identifierar 60V / 72V).
Underspänningsskydd: 40V / 50V / 60V.
Automatisk igenkänning vid start på 72V.
Normal underspänning.
Lågnivålarm A3.
Låg broms L.

Växling av hastigheter

• Trestegsväljare:
  • K1: låg hastighet
  • K2: hög hastighet
• Trestegsknapp ZL:
  • Låg växel: 80%
  • Mellanväxel: 100% (standard)
  • Hög växel: 110%
  • 129% med Hall-effekt i navmotorn

Ytterligare funktioner

• Elektrisk antisladd i hög växel
• Antisladd vid stillastående (utan rörelse)
• LCD-display F3 (Yadi allmänt protokoll som standard)
• Med bromsen aktiverad och gasen fullt öppen, vrid gasen tre gånger för att byta till instrumentprotokoll New Thinking / Yadi Guanneng / Emma / Tailing (med minne)
• Justerbar ABS i navet (inaktiverad som standard, utan differential)
• Justerbar fyrkantsvågstoppeffekt (reserverad 5)
• Justerbar strömspik (+8) (rekommenderar MOSFET med högre specifikation)
• Justerbar sinusvågstoppeffekt (fasström)
• Läge utan Hall-sensor med möjlighet till övervarv
• RXD-läge för motor med upphängd hjul

Signaler och anslutningar

• Låg broms L
• Stöldskyddssignal A3
• TP / NC
• GND (jord)
• VCC elektriskt lås
• LCD-display F3
• Hög broms
• DC
• RXD
• Gassignal SD
• 5V
• HC / HA / HB

Detaljerade anslutningar

• VCC elektriskt lås: låsets matning
• Power +: positiv matning
• Hjulrörelsesignal C
• Instrument YB
• GND: jord
• Q
• Inlärningskabel DV
• Trestegsknapp ZL
• Låghastighetsväljare K1
• Höghastighetsväljare K2
• Gasreglage 4,3V
• 5V
• Extern programmerings-CLK
• GND

Logik för Hall-sensorns funktion

1. Sinusvåg till en enda Hall-sensor (en Hall skadad): brytaren kan växlas två gånger; vid tredje felet tvingas systemet till enkel-Hall-läge.
2. Sinusvåg utan Hall-sensor (fel på Hall-jordkabel): brytaren kan växlas två gånger; vid tredje felet går systemet till Hall-löst läge.
3. Från en Hall till utan Hall: om en Hall-sensor skadas först, går systemet direkt till Hall-löst läge.
4. I alla fall kontrolleras Hall-sensorns status vid uppstart och motsvarande driftläge återställs.

Övriga parametrar

• Strömgräns: 40A
• Mjukstart: +13
• Ingen temperaturskydd
• Anpassad för kundens motorer
• P-läge via knapp: TXD går in i P-läge som standard vid uppstart; motorn frigörs från stillastående utan framdrift; bromsen kan också frigöra motorn
