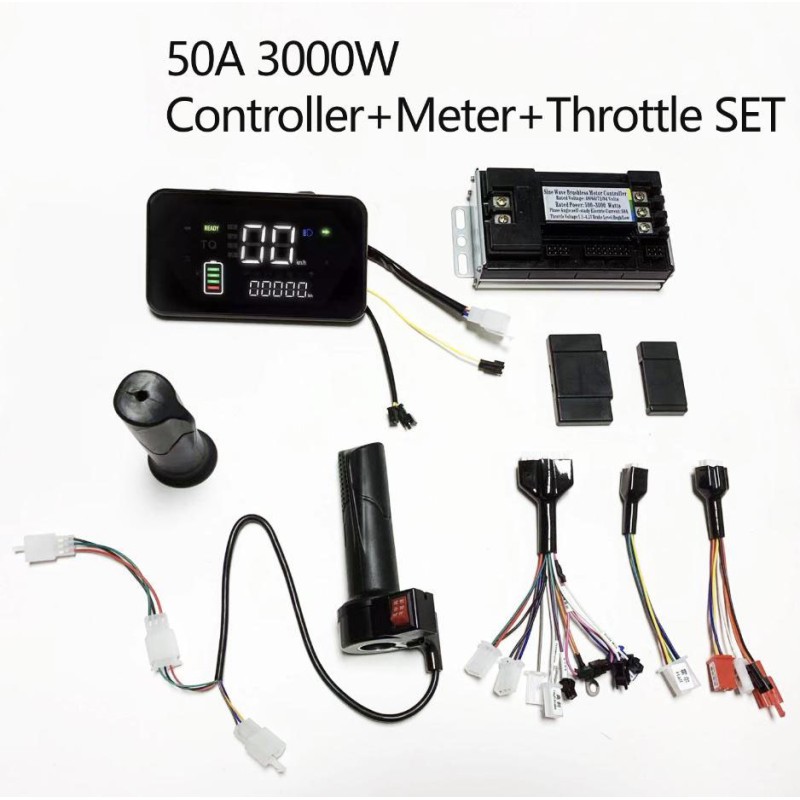

Kit controlador motor sem escovas onda sinusoidal 48V 84V 50A 3000W com acelerador e display

O SHB0768F dispõe de um cabo de depuração (debug): DV (aprendizagem por cabo de depuração, aprendizagem do acelerador).

Reconhecimento inteligente de tensão: 48V / 60V / 72V (o reconhecimento do estado de aprendizagem identifica 60V / 72V).
Proteção por subtensão: 40V / 50V / 60V.
Auto-reconhecimento ao ligar em 72V.
Subtensão normal.
Alarme de baixo nível A3.
Travão baixo L.

Mudança de velocidades

• Comutador de três velocidades:
  • K1: velocidade baixa
  • K2: velocidade alta
• Botão de três velocidades ZL:
  • Marcha baixa: 80%
  • Marcha média: 100% (padrão)
  • Marcha alta: 110%
  • 129% com efeito Hall do motor no cubo

Funções adicionais

• Antiderrapagem elétrica em marcha alta
• Antiderrapagem em parado (sem movimento)
• Ecrã LCD F3 (protocolo geral Yadi por defeito)
• Com o travão acionado e o acelerador no máximo, rodar o acelerador três vezes para mudar para o protocolo de instrumento New Thinking / Yadi Guanneng / Emma / Tailing (com memória)
• ABS ajustável no cubo (desativado por defeito, sem diferencial)
• Pico de onda quadrada (reservado 5) ajustável
• Pico de corrente (+8) ajustável (recomenda-se o uso de MOSFET de maior especificação)
• Pico de onda sinusoidal (corrente de fase) ajustável
• Modo sem sensor Hall com possibilidade de sobrerrotação
• Modo motor com roda suspensa RXD

Sinais e ligações

• Travão baixo L
• Sinal anti-roubo A3
• TP / NC
• GND (terra)
• VCC da fechadura elétrica
• Ecrã LCD F3
• Travão alto
• DC
• RXD
• Sinal do acelerador SD
• 5V
• HC / HA / HB

Ligações detalhadas

• VCC da fechadura elétrica: alimentação da fechadura
• Power +: alimentação positiva
• Sinal de movimento da roda C
• Instrumento YB
• GND: terra
• Q
• Cabo de aprendizagem DV
• Botão de três velocidades ZL
• Seletor de velocidade baixa K1
• Seletor de velocidade alta K2
• Acelerador 4,3V
• 5V
• CLK de programação externa
• GND

Lógica de funcionamento do sensor Hall

1. Onda sinusoidal para um único sensor Hall (um Hall danificado): o interruptor pode ser comutado duas vezes; à terceira falha o sistema entra forçosamente em modo de um único Hall.
2. Onda sinusoidal para sem sensor Hall (falha do cabo de terra do Hall): o interruptor pode ser comutado duas vezes; à terceira falha o sistema entra em modo sem Hall.
3. De um Hall para sem Hall: se um sensor Hall falhar primeiro, o sistema muda diretamente para modo sem Hall.
4. Em todos os casos, ao voltar a ligar é verificado o estado do sensor Hall e restaurado o modo de funcionamento correspondente.

Outros parâmetros

• Limite de corrente: 40A
• Arranque suave: +13
• Sem proteção de temperatura
• Personalizado para motores do cliente
• Posição P por botão: o TXD entra na posição P por defeito ao ligar; o motor é libertado do repouso sem avanço; o travão também pode libertar o motor
