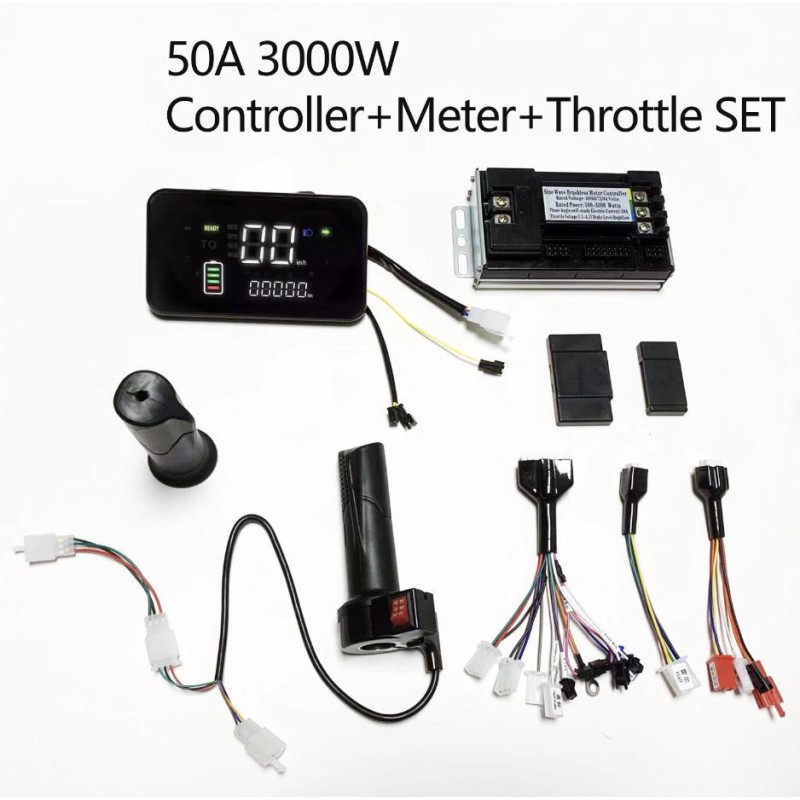

Zestaw sterownika silnika bezszczotkowego sinusoidalnego 48V 84V 50A 3000W z manetka i wyswietlaczem

SHB0768F jest wyposażony w kabel debugowania: DV (uczenie przez kabel debugowania, uczenie manetki gazu).

Inteligentne rozpoznawanie napięcia: 48V / 60V / 72V (rozpoznawanie stanu uczenia identyfikuje 60V / 72V).
Zabezpieczenie przed niskim napięciem: 40V / 50V / 60V.
Automatyczne rozpoznanie przy uruchomieniu na 72V.
Normalne niskie napięcie.
Alarm niskiego poziomu A3.
Niski hamulec L.

Zmiana biegów

• Przełącznik trzech prędkości:
  • K1: niska prędkość
  • K2: wysoka prędkość
• Przycisk trzech prędkości ZL:
  • Niski bieg: 80%
  • Średni bieg: 100% (domyślnie)
  • Wysoki bieg: 110%
  • 129% z efektem Halla w silniku piasty

Dodatkowe funkcje

• Elektryczny system antypoślizgowy na wysokim biegu
• Antypoślizg przy postoju (bez ruchu)
• Wyświetlacz LCD F3 (domyślnie ogólny protokół Yadi)
• Przy wciśniętym hamulcu i maksymalnym gazie obrócić manetkę trzy razy, aby przełączyć na protokół licznika New Thinking / Yadi Guanneng / Emma / Tailing (z pamięcią)
• Regulowany ABS w piaście (domyślnie wyłączony, bez mechanizmu różnicowego)
• Regulowany szczyt fali prostokątnej (zarezerwowane 5)
• Regulowany szczyt prądu (+8) (zalecane użycie MOSFET o wyższej specyfikacji)
• Regulowany szczyt fali sinusoidalnej (prąd fazowy)
• Tryb bez czujnika Halla z możliwością nadmiernych obrotów
• Tryb silnika z zawieszonym kołem RXD

Sygnały i połączenia

• Niski hamulec L
• Sygnał antykradzieżowy A3
• TP / NC
• GND (masa)
• VCC zamek elektryczny
• Wyświetlacz LCD F3
• Wysoki hamulec
• DC
• RXD
• Sygnał gazu SD
• 5V
• HC / HA / HB

Szczegółowe połączenia

• VCC zamek elektryczny: zasilanie zamka
• Power +: dodatnie zasilanie
• Sygnał ruchu koła C
• Instrument YB
• GND: masa
• Q
• Kabel uczenia DV
• Przycisk trzech prędkości ZL
• Przełącznik niskiej prędkości K1
• Przełącznik wysokiej prędkości K2
• Manetka gazu 4,3V
• 5V
• Zewnętrzne programowanie CLK
• GND

Logika działania czujnika Halla

1. Fala sinusoidalna do jednego czujnika Halla (jeden Hall uszkodzony): przełącznik można przełączyć dwa razy; przy trzeciej awarii system zostaje wymuszony do trybu jednego Halla.
2. Fala sinusoidalna bez czujnika Halla (uszkodzenie przewodu masy Halla): przełącznik można przełączyć dwa razy; przy trzeciej awarii system przechodzi w tryb bez Halla.
3. Z jednego Halla do bez Halla: jeśli najpierw uszkodzi się jeden czujnik Halla, system przechodzi bezpośrednio w tryb bez Halla.
4. We wszystkich przypadkach po ponownym uruchomieniu sprawdzany jest stan czujnika Halla i przywracany odpowiedni tryb pracy.

Inne parametry

• Limit prądu: 40A
• Miękki start: +13
• Brak zabezpieczenia temperaturowego
• Dostosowane do silników klienta
• Pozycja P przyciskiem: TXD domyślnie wchodzi w pozycję P po włączeniu; silnik zostaje zwolniony z postoju bez jazdy do przodu; hamulec również może zwolnić silnik
