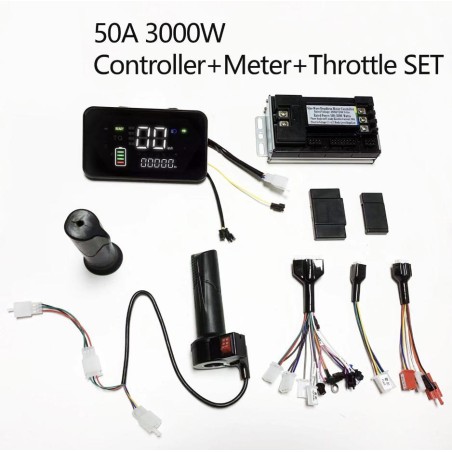

Siinuslaine harjadeta mootori kontrolleri komplekt 48V 84V 50A 3000W gaasi ja ekraaniga

SHB0768F-il on silumiskaabel (debug): DV (õppimine silumiskaabli kaudu, gaasihoova õppimine).

Intelligentne pinge tuvastus: 48V / 60V / 72V (õpperežiim tuvastab 60V / 72V).
Alapingekaitse: 40V / 50V / 60V.
Automaatne tuvastus sisselülitamisel 72V juures.
Tavaline alapingeseisund.
Madalataseme alarm A3.
Madal pidur L.

Käikude vahetus

• Kolmekäiguline lüliti:
  • K1: madal kiirus
  • K2: kõrge kiirus
• Kolmekäiguline nupp ZL:
  • Madal käik: 80 %
  • Keskmine käik: 100 % (vaikimisi)
  • Kõrge käik: 110 %
  • 129 % rummumootori Hall-efektiga

Lisafunktsioonid

• Elektriline libisemisvastane funktsioon kõrgel käigul
• Libisemisvastane funktsioon seistes (ilma liikumiseta)
• LCD-ekraan F3 (vaikimisi Yadi üldprotokoll)
• Pidur rakendatud ja gaas maksimumis: pöörake gaasihooba kolm korda, et vahetada New Thinking / Yadi Guanneng / Emma / Tailing mõõturi protokollile (mäluga)
• Reguleeritav ABS rummus (vaikimisi välja lülitatud, ilma diferentsiaalita)
• Reguleeritav ruutlaine tipp (reserveeritud 5)
• Reguleeritav voolutipp (+8) (soovitatav kasutada kõrgema spetsifikatsiooniga MOSFET-e)
• Reguleeritav siinuslaine tipp (faasivool)
• Hall-andurita režiim koos võimaliku ülekiirendusega
• RXD rippuva rattaga mootorirežiim

Signaalid ja ühendused

• Madal pidur L
• Vargusvastane signaal A3
• TP / NC
• GND (maa)
• VCC elektrilukk
• LCD-ekraan F3
• Kõrge pidur
• DC
• RXD
• Gaasi signaal SD
• 5V
• HC / HA / HB

Üksikasjalikud ühendused

• VCC elektrilukk: luku toide
• Power +: positiivne toide
• Ratta liikumissignaal C
• Instrument YB
• GND: maa
• Q
• Õppimiskaabel DV
• Kolmekäiguline nupp ZL
• Madalakiiruse lüliti K1
• Kõrgkiiruse lüliti K2
• Gaas 4,3V
• 5V
• Väline programmeerimine CLK
• GND

Hall-anduri tööloogika

1. Siinuslaine ühe Hall-anduriga (üks Hall on vigane): lülitit saab vahetada kaks korda; kolmandal veal läheb süsteem sunnitult ühe Halla režiimi.
2. Siinuslaine ilma Hall-andurita (Halli maandusjuhtme rike): lülitit saab vahetada kaks korda; kolmandal veal läheb süsteem Hallita režiimi.
3. Ühest Hallist Hallita režiimi: kui üks Hall-andur rikki läheb, lülitub süsteem kohe Hallita režiimi.
4. Kõigil juhtudel kontrollitakse uuesti sisselülitamisel Hall-anduri olekut ja taastatakse vastav töörežiim.

Muud parameetrid

• Voolupiirang: 40A
• Pehme käivitus: +13
• Temperatuurikaitse puudub
• Kohandatud kliendi mootoritele
• P-asend nupuga: TXD siseneb sisselülitamisel vaikimisi P-asendisse; mootor vabastatakse seisuolekust ilma edasiliikumiseta; pidur võib samuti mootori vabastada
