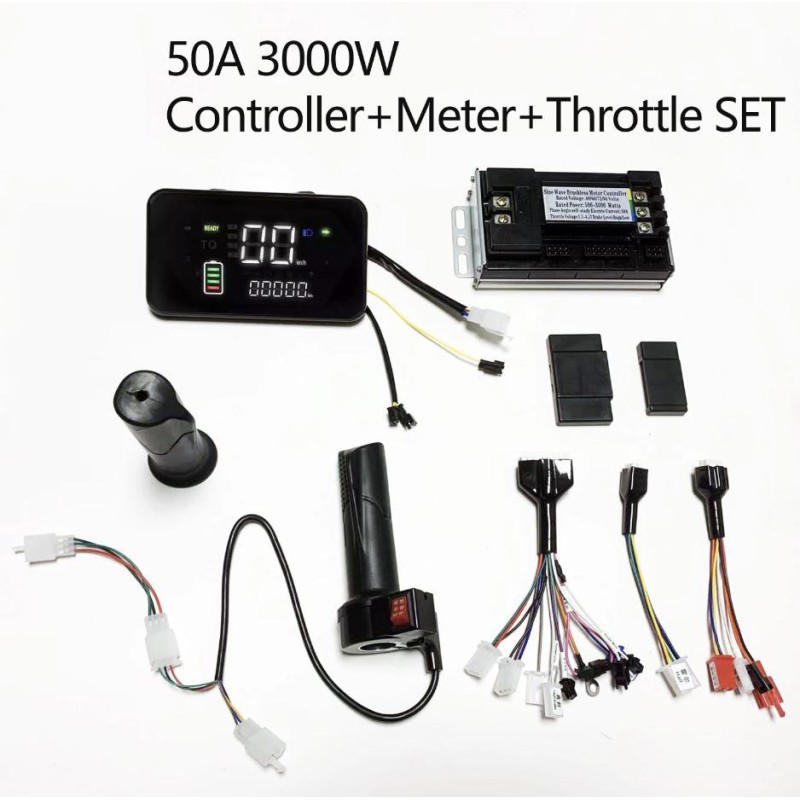

Kit controleur moteur sans balais onde sinusoidale 48V 84V 50A 3000W avec accelerateur et ecran

Le SHB0768F dispose d’un câble de débogage (debug) : DV (apprentissage via câble de débogage, apprentissage de l’accélérateur).

Reconnaissance intelligente de la tension : 48V / 60V / 72V (l’état d’apprentissage identifie 60V / 72V).
Protection contre la sous-tension : 40V / 50V / 60V.
Auto-reconnaissance à la mise sous tension en 72V.
Sous-tension normale.
Alarme de bas niveau A3.
Frein bas L.

Changement de vitesses

• Sélecteur à trois vitesses:
  • K1 : vitesse basse
  • K2 : vitesse haute
• Bouton trois vitesses ZL:
  • Vitesse basse : 80 %
  • Vitesse moyenne : 100 % (par défaut)
  • Vitesse haute : 110 %
  • 129 % avec effet Hall du moteur moyeu

Fonctions supplémentaires

• Antipatinage électrique en vitesse haute
• Antipatinage à l’arrêt (sans mouvement)
• Écran LCD F3 (protocole général Yadi par défaut)
• Frein actionné et accélérateur à fond, tourner l’accélérateur trois fois pour passer au protocole d’instrument New Thinking / Yadi Guanneng / Emma / Tailing (avec mémoire)
• ABS réglable sur le moyeu (désactivé par défaut, sans différentiel)
• Pic d’onde carrée (réservé 5) réglable
• Pic de courant (+8) réglable (recommandé d’utiliser des MOSFET de spécification supérieure)
• Pic d’onde sinusoïdale (courant de phase) réglable
• Mode sans capteur Hall avec possibilité de surrégime
• Mode moteur roue suspendue RXD

Signaux et connexions

• Frein bas L
• Signal antivol A3
• TP / NC
• GND (masse)
• VCC serrure électrique
• Écran LCD F3
• Frein haut
• DC
• RXD
• Signal accélérateur SD
• 5V
• HC / HA / HB

Connexions détaillées

• VCC serrure électrique : alimentation de la serrure
• Power + : alimentation positive
• Signal de mouvement de roue C
• Instrument YB
• GND : masse
• Q
• Câble d’apprentissage DV
• Bouton trois vitesses ZL
• Sélecteur vitesse basse K1
• Sélecteur vitesse haute K2
• Accélérateur 4,3V
• 5V
• CLK programmation externe
• GND

Logique de fonctionnement du capteur Hall

1. Onde sinusoïdale vers un seul capteur Hall (un Hall endommagé) : le commutateur peut être actionné deux fois ; au troisième échec, le système passe de force en mode un seul Hall.
2. Onde sinusoïdale vers aucun capteur Hall (défaillance du câble de masse Hall) : le commutateur peut être actionné deux fois ; au troisième échec, le système passe en mode sans Hall.
3. D’un Hall vers sans Hall : si un capteur Hall est endommagé en premier, le système passe directement en mode sans Hall.
4. Dans tous les cas, à la remise sous tension, l’état du capteur Hall est vérifié et le mode correspondant est restauré.

Autres paramètres

• Limite de courant : 40A
• Démarrage progressif : +13
• Aucune protection thermique
• Personnalisé pour les moteurs du client
• Position P par bouton : TXD passe en position P par défaut à la mise sous tension ; le moteur est libéré à l’arrêt sans avancer ; le frein peut également libérer le moteur
