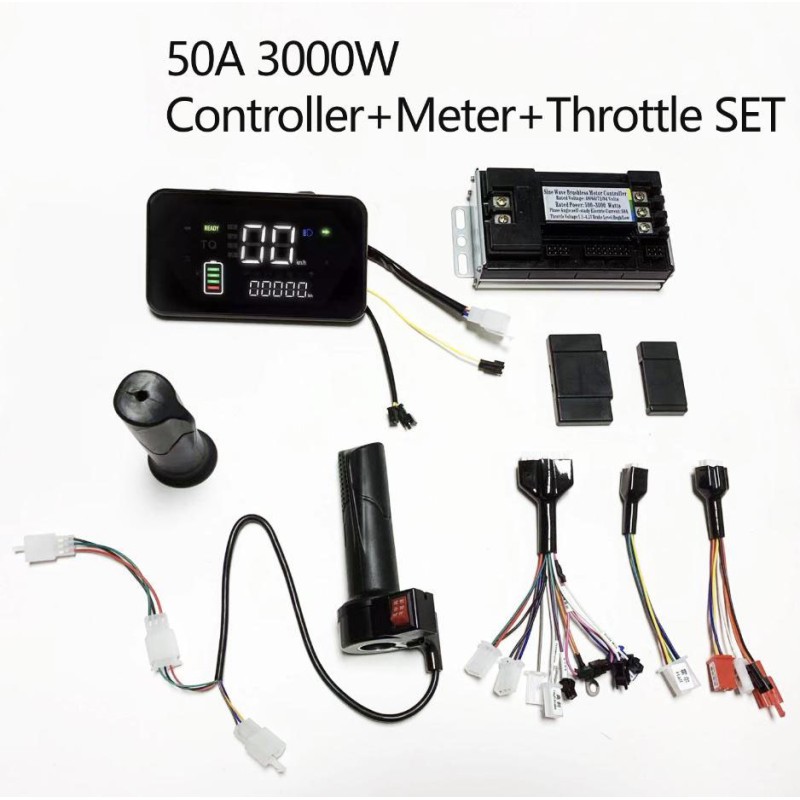

Sinusovy bezkefovy regulator motora set 48V 84V 50A 3000W s plynom a displejom

SHB0768F je vybavený debug káblom: DV (učenie cez debug kábel, učenie plynu).

Inteligentná detekcia napätia: 48V / 60V / 72V (režim učenia rozpozná 60V / 72V).
Ochrana proti podpätiu: 40V / 50V / 60V.
Automatická detekcia pri štarte na 72V.
Normálne podpäťové upozornenie.
Nízkoúrovňový alarm A3.
Nízka brzda L.

Prepínanie rýchlostí

• Trojrýchlostný prepínač:
  • K1: nízka rýchlosť
  • K2: vysoká rýchlosť
• Trojrýchlostné tlačidlo ZL:
  • Nízky stupeň: 80 %
  • Stredný stupeň: 100 % (štandard)
  • Vysoký stupeň: 110 %
  • 129 % s Hall efektom nábojového motora

Ďalšie funkcie

• Elektrická kontrola trakcie pri vysokom stupni
• Kontrola trakcie v pokoji (bez pohybu)
• LCD displej F3 (štandardný protokol Yadi)
• So stlačenou brzdou a plným plynom otočte plyn trikrát pre prepnutie protokolu New Thinking / Yadi Guanneng / Emma / Tailing (s pamäťou)
• Nastaviteľné nábojové ABS (štandardne vypnuté, bez diferenciálu)
• Nastaviteľný špičkový štvorcový signál (rezervované 5)
• Nastaviteľná špička prúdu (+8) (odporúča sa MOSFET s vyššou špecifikáciou)
• Nastaviteľná špička sínusovej vlny (fázový prúd)
• Režim bez Hall snímača s možnosťou pretáčania
• Režim RXD s voľne visiaci kolesom

Signály a konektory

• Nízka brzda L
• Signál proti krádeži A3
• TP / NC
• GND (zem)
• VCC elektrický zámok
• LCD displej F3
• Vysoká brzda
• DC
• RXD
• Signál plynu SD
• 5V
• HC / HA / HB

Podrobné zapojenie

• VCC elektrický zámok: napájanie zámku
• Power +: kladné napájanie
• Signál pohybu kolesa C
• Prístroj YB
• GND: zem
• Q
• Učiaci kábel DV
• Trojrýchlostné tlačidlo ZL
• Prepínač nízkej rýchlosti K1
• Prepínač vysokej rýchlosti K2
• Plyn 4,3V
• 5V
• Externé programovanie CLK
• GND

Logika Hall snímača

1. Sínusová vlna s jedným Hall snímačom (jeden Hall chybný): prepnutie je možné dvakrát; pri tretej chybe systém vynúti režim jedného Hall snímača.
2. Sínusová vlna bez Hall snímača (porucha uzemnenia Hall): prepnutie je možné dvakrát; pri tretej chybe systém prejde do režimu bez Hall.
3. Prechod z jedného Hall na bez Hall: ak sa najprv poškodí jeden Hall snímač, systém prejde priamo do režimu bez Hall.
4. Pri každom reštarte sa stav Hall snímača znovu skontroluje a obnoví sa zodpovedajúci režim.

Ostatné parametre

• Obmedzenie prúdu: 40A
• Mäkký štart: +13
• Bez teplotnej ochrany
• Prispôsobené motorom zákazníka
• Poloha P cez tlačidlo: TXD je pri štarte v polohe P; motor je uvoľnený bez pohybu; brzda môže tiež uvoľniť motor
