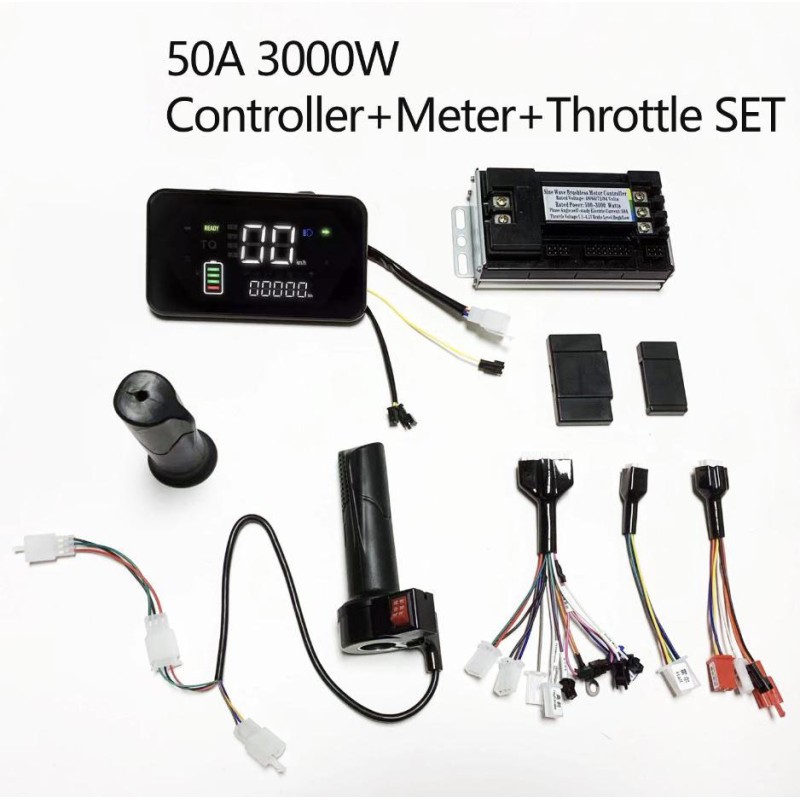

Kit controller motore brushless a onda sinusoidale 48V 84V 50A 3000W con acceleratore e display

Il SHB0768F è dotato di un cavo di debug: DV (apprendimento tramite cavo di debug, apprendimento dell’acceleratore).

Riconoscimento intelligente della tensione: 48V / 60V / 72V (il riconoscimento dello stato di apprendimento identifica 60V / 72V).
Protezione da sottotensione: 40V / 50V / 60V.
Autoriconoscimento all’accensione a 72V.
Sottotensione normale.
Allarme di basso livello A3.
Freno basso L.

Cambio delle velocità

• Selettore a tre velocità:
  • K1: velocità bassa
  • K2: velocità alta
• Pulsante a tre velocità ZL:
  • Marcia bassa: 80%
  • Marcia media: 100% (predefinita)
  • Marcia alta: 110%
  • 129% con effetto Hall del motore nel mozzo

Funzioni aggiuntive

• Antislittamento elettrico in marcia alta
• Antislittamento da fermo (senza movimento)
• Display LCD F3 (protocollo generale Yadi predefinito)
• Con freno azionato e acceleratore al massimo, ruotare l’acceleratore tre volte per passare al protocollo strumento New Thinking / Yadi Guanneng / Emma / Tailing (con memoria)
• ABS regolabile nel mozzo (disattivato di default, senza differenziale)
• Picco a onda quadra (riservato 5) regolabile
• Picco di corrente (+8) regolabile (si consiglia l’uso di MOSFET con specifiche superiori)
• Picco a onda sinusoidale (corrente di fase) regolabile
• Modalità senza sensore Hall con possibilità di sovragiri
• Modalità motore con ruota sospesa RXD

Segnali e collegamenti

• Freno basso L
• Segnale antifurto A3
• TP / NC
• GND (massa)
• VCC serratura elettrica
• Display LCD F3
• Freno alto
• DC
• RXD
• Segnale acceleratore SD
• 5V
• HC / HA / HB

Collegamenti dettagliati

• VCC serratura elettrica: alimentazione della serratura
• Power +: alimentazione positiva
• Segnale di movimento ruota C
• Strumento YB
• GND: massa
• Q
• Cavo di apprendimento DV
• Pulsante a tre velocità ZL
• Selettore velocità bassa K1
• Selettore velocità alta K2
• Acceleratore 4,3V
• 5V
• CLK programmazione esterna
• GND

Logica di funzionamento del sensore Hall

1. Onda sinusoidale a un solo sensore Hall (un Hall danneggiato): l’interruttore può essere commutato due volte; al terzo errore il sistema entra forzatamente in modalità a un solo Hall.
2. Onda sinusoidale senza sensore Hall (guasto del cavo di massa Hall): l’interruttore può essere commutato due volte; al terzo errore il sistema entra in modalità senza Hall.
3. Da un Hall a senza Hall: se un sensore Hall si danneggia per primo, il sistema passa direttamente alla modalità senza Hall.
4. In tutti i casi, alla riaccensione viene verificato lo stato del sensore Hall e ripristinata la modalità corrispondente.

Altri parametri

• Limite di corrente: 40A
• Avviamento dolce: +13
• Nessuna protezione termica
• Personalizzato per motori del cliente
• Posizione P tramite pulsante: TXD entra in posizione P di default all’accensione; il motore viene rilasciato da fermo senza avanzare; anche il freno può rilasciare il motore
